In cautarea de solutii eficiente pentru producerea energiei verzi, conectarea corecta a mai multor panouri la un invertor pentru sisteme fotovoltaice reprezinta un pas esential pentru orice sistem fotovoltaic, fie el rezidential sau comercial. Datorita evolutiei tehnologice, invertoarele solare moderne pot gestiona astazi configuratii diverse, optimizate pentru randament maxim si functionare stabila, indiferent de numarul sau tipul de panouri solare instalate.
In raport cu sistemele traditionale, invertoarele pentru panouri fotovoltaice permit conectarea panourilor in siruri (stringuri), in paralel sau in combinatii adaptate la tensiunea si curentul de intrare. Aceasta flexibilitate este potrivita pentru instalatii montate pe diferite ape ale acoperisului, pe sine de montaj pentru panouri fotovoltaice, la sol sau pe structuri dedicate.
Raportat la intrebarea „Cum conectezi mai multe panouri solare la un invertor?”, acest ghid explica pas cu pas principiile de baza, regulile de compatibilitate si recomandarile esentiale pentru alegerea celui mai potrivit invertor fotovoltaic, fie el on-grid, hibrid sau trifazat. Obiectivul este sa ofere o explicatie clara, aplicata si usor de urmarit pentru cei care doresc sa inteleaga rapid cum functioneaza un sistem fotovoltaic bine dimensionat si eficient.
Ce urmeaza sa afli:
- Conectarea panourilor solare: optiuni si configuratii pentru randament maxim
- Compatibilitate intre panouri si invertor: ce trebuie verificat inainte de instalare
- Ghid de selectie a invertorului fotovoltaic: tipuri, performante si aplicatii practice
- Studiu de caz: Invertor pentru sistem fotovoltaic, 8KW, trifazat, ON-GRID
- Intrebari si raspunsuri despre invertoare pentru panouri fotovoltaice

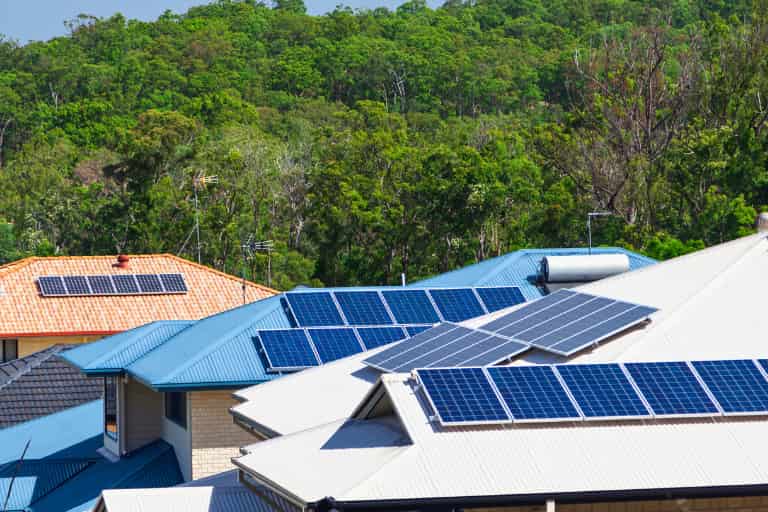

Conectarea panourilor solare: optiuni si configuratii pentru randament maxim
Conectarea panourilor solare determina modul in care sistemul produce energie pe parcursul zilei. Alegerea intre configuratii in serie, in paralel sau mixte influenteaza atat tensiunea livrata invertorului, cat si comportamentul instalatiei in conditii variabile de lumina. O configuratie corecta reduce pierderile, stabilizeaza productia si permite exploatarea completa a panourilor instalate.
In configuratia in serie, tensiunile panourilor se aduna, ceea ce ajuta invertorul sa porneasca mai devreme dimineata si sa ramana activ chiar si atunci cand cerul este acoperit. Aceasta metoda este potrivita pentru panouri montate pe aceeasi orientare, unde lumina ajunge in mod uniform. In schimb, configuratia in paralel permite mentinerea unei tensiuni scazute si cresterea curentului, fiind preferata in instalatii cu restrictii de tensiune sau atunci cand panourile au valori electrice diferite.
Configuratia mixta combina avantajele celor doua metode si permite gruparea panourilor in siruri separate, fiecare optimizat pentru orientatia proprie. Astfel, un acoperis cu mai multe ape sau cu zone partial umbrite poate fi valorificat eficient, fara pierderi mari atunci cand doar o parte dintre panouri este afectata de lumina slaba.
- Conectarea in serie stabilizeaza pornirea invertorului la lumina slaba.
- Conectarea in paralel mentine tensiunea uniforma in instalatii cu panouri diferite.
- Configuratia mixta permite valorificarea acoperisurilor cu orientari variate.
Compatibilitate intre panouri si invertor: ce trebuie verificat inainte de instalare
Compatibilitatea electrica este fundamentala pentru functionarea sistemului. Tensiunea maxima a stringului trebuie calculata corect, deoarece panourile pot depasi valorile nominale in zilele reci. Daca tensiunea depaseste limita invertorului, acesta intra in protectie sau nu mai functioneaza corespunzator. De aceea, este necesara verificarea atentiei tensiunii Voc (Voltage Open Circuit) ajustata cu factorul de temperatura.
De asemenea, curentul maxim pe intrarea MPPT trebuie analizat pentru a preveni supraincarcarea. Panourile conectate in paralel pot genera curenti mai mari decat nivelul admis, iar invertorul va limita productia pentru a se proteja. Aceasta limita afecteaza direct randamentul, motiv pentru care fiecare intrare MPPT trebuie configurata corespunzator tipului de panou folosit.
Compatibilitatea mecanica si de conectica este un alt element important. Conectorii MC4 trebuie sa fie identici pentru a evita adaptari improvizate, iar panourile din acelasi string trebuie montate in pozitii similare, astfel incat diferenta de lumina sa nu genereze dezechilibre intre ele.
- Tensiunea stringului trebuie calculata si la temperaturi scazute, nu doar la cea nominala.
- Curentul MPPT trebuie sa fie suficient pentru configuratiile paralele cu multi panouri.
- Conectorii compatibili previn pierderi si fluctuatii la punctele de imbinare.
Ghid de selectie a invertorului fotovoltaic: tipuri, performante si aplicatii practice
Alegerea invertorului se face tinand cont de structura consumului si de modul in care energia produsa este folosita. Invertoarele on-grid sunt ideale pentru utilizatorii care doresc sa injecteze surplusul in retea, in timp ce invertoarele hibride ofera flexibilitate suplimentara prin integrarea bateriilor. Pentru zonele fara acces la retea, modelele off-grid ofera autonomie completa.
Performanta invertorului este strans legata de eficienta maxima si modul in care acesta gestioneaza variatiile radiatiei solare. Un invertor performant raspunde rapid la schimbarile de intensitate a luminii si ajusteaza punctul de lucru astfel incat panourile sa livreze energie cat mai constant. Totodata, modelele moderne includ protectii electronice avansate care mentin stabilitatea instalatiei pe termen lung.
Aplicatiile practice depind de tipul instalatiei: un invertor trifazat este preferat in cladirile mari sau in sistemele comerciale, unde distributia sarcinilor este importanta, in timp ce un invertor monofazat este suficient pentru locuinte standard. In plus, unele modele permit supradimensionarea panourilor, ceea ce imbunatateste productia in perioadele reci sau la lumina difuza.
- Invertoarele hibride permit utilizarea inteligenta a bateriilor pentru consum propriu.
- Eficienta ridicata ajuta invertorul sa mentina productia chiar si la variatii rapide de lumina.
- Invertoarele trifazate distribuie uniform sarcina in instalatiile mari.
Studiu de caz: Invertor pentru sistem fotovoltaic, 8KW, trifazat, ON-GRID

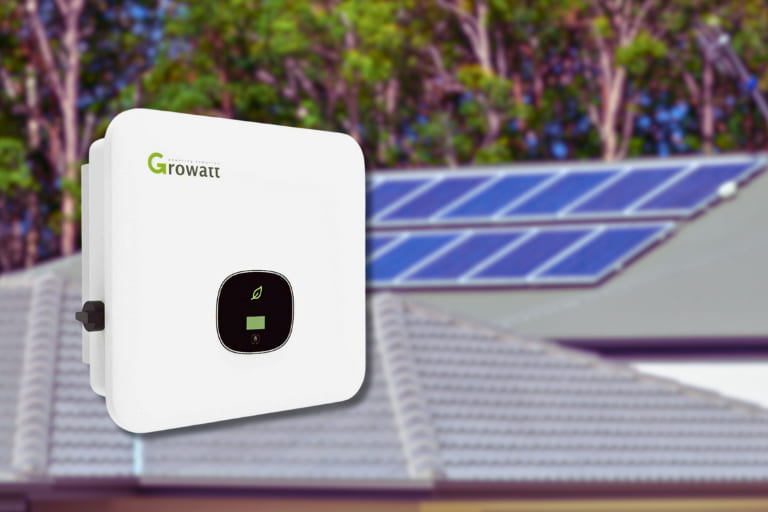

Invertorul trifazat de 8KW ON-GRID este o solutie moderna pentru instalatiile fotovoltaice rezidentiale si comerciale care necesita stabilitate, eficienta si distributie echilibrata a energiei. Acesta asigura conversie rapida a energiei produse de panourile solare si sincronizare precisa cu reteaua electrica, astfel incat utilizatorii sa beneficieze de un consum redus si de valorificarea eficienta a productiei proprii. Invertorul este ideal pentru locuinte mari, pensiuni, mici afaceri si spatii care au consum trifazat constant.
Caracteristici principale
- Putere 8KW trifazat – ofera capacitate solida de productie, potrivita pentru instalatii care deservesc consumatori mari precum pompe, aparate de climatizare sau echipamente electrice trifazate.
- Functionare ON-GRID – sincronizeaza energia produsa cu reteaua publica, permitand reducerea consumului de la furnizor si posibilitatea de a injecta surplusul in retea acolo unde legislatia permite.
- Eficienta ridicata a conversiei – optimizeaza in timp real punctul de lucru al panourilor, obtinand o productie constanta chiar si in conditii de lumina variabila.
- MPPT-uri multiple – permite conectarea panourilor cu orientari diferite fara pierderi semnificative, fiind ideal pentru acoperisuri cu mai multe ape.
- Monitorizare prin aplicatie – utilizatorii pot urmari productia, tensiunea si starea instalatiei direct de pe telefon, in timp real.
- Protectii electronice avansate – include supraveghere la supratensiune, scurtcircuit, supraincalzire si functie AFCI (acolo unde este disponibila), crescand siguranta instalatiei.
- Design compact si racire eficienta – permite instalarea simpla pe perete si functionare stabila chiar si in regim continuu, pe timp cald.
Aplicatie practica – instalarea unui invertor trifazat 8KW intr-o locuinta mare
Invertorul trifazat de 8KW a fost instalat intr-o locuinta rezidentiala cu consum ridicat, unde proprietarii aveau nevoie de o solutie capabila sa sustina simultan consumatorii trifazati si sa reduca dependenta de reteaua publica. Sistemul fotovoltaic includea panouri montate pe doua ape ale acoperisului, orientate diferit, ceea ce a facut utila prezenta mai multor MPPT-uri.
Montajul invertorului s-a realizat intr-o camera tehnica cu ventilatie buna, aproape de tabloul electric principal, pentru conectarea rapida la reteaua trifazata. Tehnicienii au configurat stringurile astfel incat tensiunea si curentul sa se incadreze perfect in limitele invertorului, iar monitorizarea a fost activata prin aplicatia mobila. Proprietarii au avut acces imediat la date privind productia zilnica, tensiunea panourilor si energia livrata in circuitul intern al casei.
Dupa punerea in functiune, proprietarii au observat o reducere semnificativa a consumului din retea, deoarece invertorul prelua o mare parte din necesarul locuintei pe timpul zilei. In perioadele cu soare puternic, surplusul era directionat catre reteaua publica, imbunatatind eficienta financiara a investitiei. Stabilitatea trifazata a permis functionarea aparatelor cu consum ridicat fara fluctuatii, iar sistemul a asigurat o productie constanta datorita algoritmilor MPPT care optimizeaza panourile in timp real.
Intrebari si raspunsuri despre invertoare pentru panouri fotovoltaice
- Ce rol are functia MPPT intr-un invertor fotovoltaic?
Functia MPPT (Maximum Power Point Tracking) optimizeaza constant punctul de functionare al panourilor, astfel incat acestea sa livreze cea mai mare putere posibila la orice moment al zilei. MPPT-ul ajusteaza tensiunea si curentul in functie de lumina si temperatura, prevenind pierderile si mentinand productia la un nivel ridicat. Invertoarele moderne pot avea unul sau mai multe MPPT-uri, ceea ce permite gestionarea eficienta a stringurilor montate pe orientari diferite.
- De ce unele invertoare au ventilatoare, iar altele folosesc racire pasiva?
Invertoarele cu ventilatoare pot disipa mai rapid caldura si sunt preferate pentru instalatii puternice sau spatii cu temperaturi ridicate. Modelele cu racire pasiva, fara ventilatoare, sunt mai silentioase si nu necesita mentenanta mecanica, fiind ideale pentru utilizare rezidentiala. Alegerea depinde de locul montajului si de cat de des se ating temperaturi ridicate in zona respectiva.
- Ce se intampla cu invertorul atunci cand reteaua electrica pica?
Invertorul on-grid standard se opreste automat in momentul in care reteaua electrica cade, pentru a evita injectarea de energie in firele de alimentare si pentru a proteja echipele de interventie. In schimb, un invertor hibrid poate continua sa furnizeze energie consumatorilor din baterii, mentinand functionarea echipamentelor esentiale. De aceea, pentru autonomie in caz de pana, este necesar un sistem cu baterii.
- Care este diferenta dintre supradimensionarea si subdimensionarea panourilor fata de invertor?
Supradimensionarea panourilor inseamna instalarea unei puteri mai mari decat puterea invertorului, ceea ce ajuta la cresterea productiei in diminetile reci sau in zilele cu lumina slaba. Subdimensionarea se refera la utilizarea unei puteri mai mici decat cea recomandata, situatie in care invertorul nu va functiona la capacitate maxima si productia zilnica poate scadea. Alegerea corecta depinde de clima si pozitionarea panourilor.
- Cum influenteaza umbrirea partiala performanta invertorului?
Umbrirea partiala reduce tensiunea stringului si poate afecta performanta intregii instalatii, chiar daca doar o parte dintre panouri este umbrita. Invertoarele cu MPPT-uri independente gestioneaza mai bine aceste situatii, deoarece fiecare string este optimizat separat. In zonele cu umbrire frecventa, se recomanda folosirea optimizatoarelor sau alegerea unor configuratii care limiteaza impactul asupra productiei totale.
Invertoarele pentru panouri fotovoltaice reprezinta elementul central al oricarui sistem solar modern, iar functionarea lor corecta influenteaza direct eficienta productiei. Intelegerea functiilor, verificarilor si setarilor esentiale ajuta utilizatorul sa obtina un sistem stabil, sigur si performant. Cu informatiile potrivite, selectarea si utilizarea invertorului devin procese mult mai simple, adaptate atat instalatiilor rezidentiale, cat si celor comerciale.
